    機種紹介


機 種 超小型高機能カラー液晶
データカウンター
販売価格 ¥10,800 (税込)
標準セット ・ データカウンター本体
 (接続ハーネス付き)
USB-ACアダプタ
USB-ACアダプタ用電源ケーブル
マジックテープ2枚組
           : 取扱説明書
 超小型高性能カラー液晶データカウンター

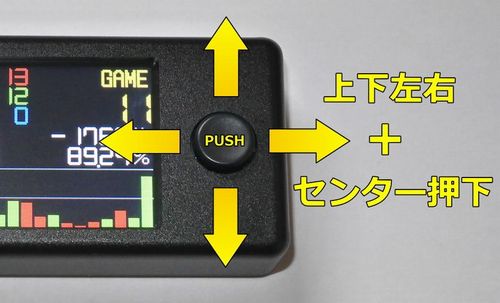

 設定や画面切り替え等の操作は十字キー1つで
上下左右、センター押下の合計5方向対応で楽々操作できます。
ボーナスやART信号の入力ピンは設定画面で変更できますので、
変換ハーネス、ピンの入れ替えは不要です。
4号機(一部を除く)から5号機までほぼ全ての機種に対応です。





 ※ご注意※
十字キーは非常に精密で小さな部品です。
無理な力をかけたりしてしまうとすぐに壊れる可能性があります。
操作する時は軽い力で行って下さい。

当データカウンターの特徴は以下の通りです。

仕 様

  本体サイズ
  縦40mm x 横80mm x 厚さ20mmの超小型サイズ。

  • ケース ABS樹脂
  • TFTカラー液晶 160x128ドット 65536色
    (ドット抜けに関しては、1ドットまでは正常な範囲とさせて頂きます)
  • 電源 付属ACアダプタより給電
  • 接続ハーネスの長さ 約120cm


表示できる内容


  • 累計ゲーム数カウント 最大 99,999回
  • ボーナス間ゲーム数カウント 最大 99,999回
  • 差枚数カウント 範囲 -999,999枚~+999,999枚
  • BIG、REG、ARTカウント 最大 各999回

 特 徴

  • 既製品のデータカウンタでは、データ送り(当日データを前日へ移行)は専用リモコンによる操作や数時間以上電源投入させてからでないとできませんが、当データカウンタは簡単に移行可能です。
  • 当日のデータや履歴は電源を切ってもメモリ機能によりバックアップされますので、データ送り操作と合わせれば、好きな時に再開でき、好きな時にデータ送りができます。
  • ボーナスやART信号入力ピンを自由に設定可能になっておりますので、変換ハーネスやピンの入れ替えは不要です。
  • ボーナスはBIG、REGはもちろんARTもカウント可能。
    (ARTカウントについては本体集中端子よりART信号が出力されている機種のみ)
  • スランプグラフ機能も搭載しており、ホール用の物に迫る表示内容です。
  • 液晶画面はカラーTFT液晶でバックライトが付いており、夜間の暗い部屋でもはっきりとデータを見ることができます。
  • 操作方法はジョイスティック型の十字キーで行いますので直感的に操作が可能です。難しい操作はありませんのでとても使いやすいです。
  • カラー写真付き説明書が付属します。
  • 電源はACアダプタが付いておりますので落札者さまでの取り付け加工は必要なく、スロット台内部右上に付いている集中端子盤に接続する作業のみです。
  • 付属のマジックテープにより、お好みの場所に自由に着脱が可能です。
 各画面表示

電源を入れるとメイン画面①になります。
この画面で十字キーを押下する度に表示内容が
メイン表示①⇔メイン表示②と交互に切り替わります。

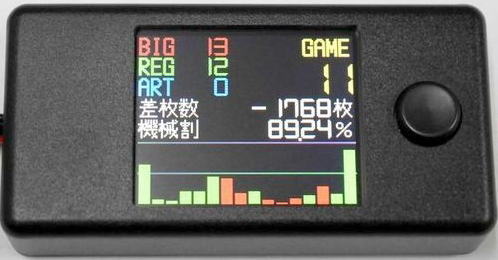

                 メイン画面①

          ・ BIG回数
          ・ REG回数
          ・ ART回数
          ・ ボーナス間ゲーム数
          ・ 機械割り(小数第2位まで)
          ・ 差枚数

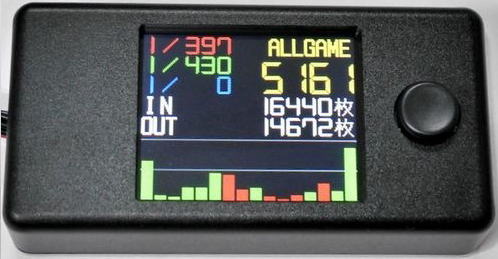

                  メイン画面②

          ・ BIG回数
          ・ REG回数
          ・ ART回数
          ・ 累計ゲーム数
          ・ コイン投入総数
          ・ コイン払出総数


両画面共通表示
    はまりグラフ(過去16回分、1000回以上は同じ高さ)
     画面最下部がゲーム数0、
     画面最下部から1本目のラインがゲーム数500
     2本目のラインがゲーム数1000
     ※はまりグラフはボーナスごとに色分け
      (BIG=赤、REG=緑、ART=青)

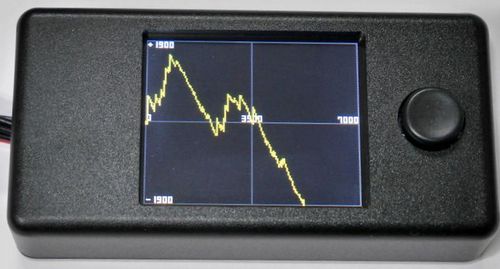

スランプグラフ画面表示



メイン画面から、十字キーを右方向に押下すると
当日のスランプグラフを表示します。
縦軸が差枚数(実質無限)、横軸が全ゲーム数
(軸の表示領域は差枚数やゲーム数により
擬似的に拡大していきます)。
横軸(全ゲーム数)は10000ゲームまでとなります。
それ以上は拡大しませんがゲームの続行は可能です。
スランプグラフをクリアする場合は、
当日データを移行させるか全データを消去して下さい。
メイン画面に戻るには十字キーを右方向に押下します。

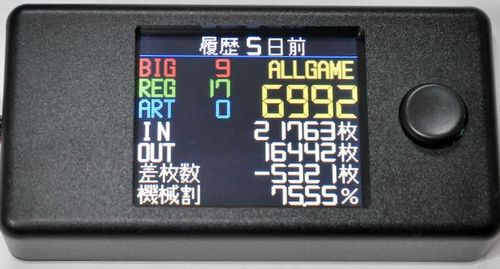

履歴画面表示


メイン画面から、十字キーを左方向に押下すると
履歴画面を表示します。
この画面で十字キーを押下するごとに1日前から6日前までの
計6日分の履歴データを切り替え表示できます。
メイン画面に戻るには十字キーを右方向に押下します。

           ・ 累計ゲーム数
          ・ BIG回数
          ・ REG回数
          ・ ART回数
          ・ 累計ゲーム数
          ・ コイン投入総数
          ・ コイン払出総数

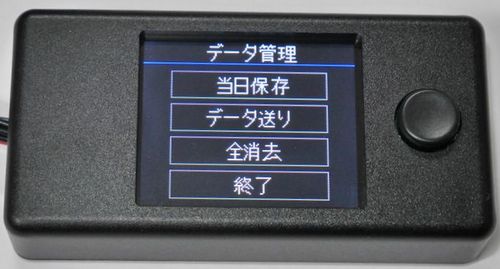

データ管理画面表示


メイン画面から、十字キー下方向に押下すると
データ管理画面を表示します。
この画面で十字キーを押下すると選択カーソルが
点滅し始めますので、十字キーの上下方向で
当日データをセーブ、データ送り、全データ消去の
3項目のいずれかをを選択します。
メイン画面に戻るには「終了」を選択し、
カーソルの点滅を消してから十字キーを上方向に押下します。

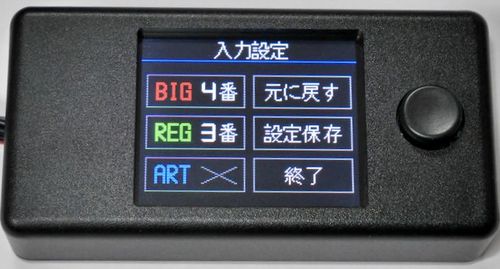

入力ピン設定画面表示


メイン画面から、十字キー上方向に押下すると
入力ピン設定画面を表示します。

この画面で十字キーを押下すると
選択カーソルが点滅し始めますので、
BIG、REG、ARTのいずれかにカーソルを合わせてから
十字キーを押下するとピン番号が変わります。
該当するボーナスが無い場合は「×」を選択して下さい。
設定が終わりましたら設定保存を選択します。
移動は上下左右方向に対応します。
メイン画面に戻るには「終了」を選択し、
カーソルの点滅を消してから十字キーを下方向に押下します。


※通常、4号機以降の機種は、この「3番、4番、5番、7番」の
何れかのピンにボーナスやART信号を割り当てられています。
機種やメーカーにより多様な組み合わせがあり、
この画面にて機種ごとに割り当てが可能です。



入力ピンのデータについて

 スロットの機種は数百以上ありますので、
BIG、REG、ARTの入力信号割り当てデータについては、
1機種まで提供させて頂きます。
但し、新機種や古い機種については、
当方で把握できていない物もありますのでご了承ください。

それ以上をお調べになりたい方は、
インターネット検索で「パチスロ 集中端子」などのキーワードで
検索すると色々と見つかると思います。

こちらをご参考にされるようお願い致します。




取扱説明書


本商品には取扱説明書は付属しません。
下記リンクからダウンロードをお願い致します。
また、商品の細かい仕様等は、取扱説明書をよくお読みになり
ご購入をご検討下さい。


取扱説明書(PDF形式)



 ※ こちらの商品は、実機 と セットで購入する場合
    同梱となる為、別途送料はかかりません。

 ※ 単品で購入する場合は、送料が860円になります。
   ( 北海道・沖縄 1,620円 )
